TBI SFE04040-3 tbi的丝杠怎样
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: SFE系列
- 类型:
- 属性: TBI SFE04040-3 tbi的丝杠怎样，-TBI SFE04040-3 tbi的丝杠怎样-TBI SFE04040-3 tbi丝杆等级分类 TBI丝杆型号，是指台湾精密机械工业股份有限公司生产的一种高精度丝杆产品。TBI丝杆的型号有很多种，每种型号代表着不同的规格和尺寸。这些型号分别用字母和数字组成，如EFB、SFE、SFU等。每个字母和数字都有特定的含义，代表着丝杆的直径、导程、螺旋角等参数。例如，EFB型号表示丝杆的直径为16mm，导程为5mm，螺旋角为30度。而SFE型号则代表丝-TBI SFE04040-3 tbi的丝杠怎样--TBI SFE04040-3 tbi的丝杠怎样-
TBI SFE04040-3 tbi的丝杠怎样 产品参数

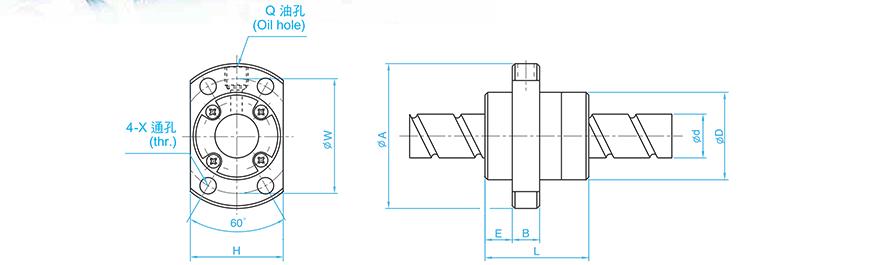

尺寸 单位：mm
| 丝杠轴外径 | 40 |
|
| 导程 | 40 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 6.35 |
|
| 精度等级 | ||
| 螺母直径 | 73 |
|
| 法兰直径 | 114 |
|
| 螺母长度 | 89 |
|
| 螺母安装 | PCD | 93 |
| 额定动负载 | CaN | 4600 |
| 额定静负载 | C0aN | 13281 |
| 有效圈数 | 1.7X2 |
|
| 法兰盘宽度 | 75 |
|
| 法兰安装孔通孔直径 | 11 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 66 |
TBI SFE04040-3 tbi的丝杠怎样此型号部分数据来源于PMI FDVC-3208-2.5 PMI机床丝杠
